◆概述
一体化温度变送器是一种能接收热电阻和热电偶信号输入，并能对热电阻和热电偶进行线性化处理，输出与温 度对应的4~20mA的电流信号。变送器设计紧凑，线路采用低功耗设计，并且全部采用低温漂的元器件。
加强的抗干扰设计，使之可以长期稳定的工作在 -40~80℃的工业级环境中。尤其是其带LED显示的设计，彻底解决了客户需要带显示表头的温度变送器产品。可测量工业生产过程中-200～1600℃范围内的各种介质的温度。
广泛应用于石油、化工、冶金、电力、航空、船舶、食品等行业，可与数显仪表、记录仪表、调节器、DCS系统配套使用，组成各种温度测量控制系统。
◆特点
1. 超宽工作环境温度：-40~80℃；
2. 智能温补，采用进口低温漂器件，全数字校准，整机低温飘<20ppm。热电偶冷端补偿精度高，-40~80℃内补偿精度±0.5℃；采用环氧树脂灌封，抗震性能好，可靠性高
3. 专用定制ASSIC电路,集成度更高,可靠性更好.加强的EMC抗干扰设计。
4. 对P100采用了真正的双恒流源激励，真正的三线接法，有效抑制引线电阻的变化对仪表的精度的影响。
◆技术参数
◇测量范围：-200 ～ 1600℃
◇电源电压：12~36VDC, 推荐 24VDC。
◇测量范围：Pt100,Pt1000,B,R,S,T,N,J,K,E
共8种热电偶-200℃~1600℃，小30℃的变送范围。
◇冷端温补：-40~80℃
◇输出信号：两线制 4~20mA, 电流分辨率约1.6uA。
◇限制电流：约23mA
◇温漂系数：<20ppm/℃或0.004%FS/1℃（基本量程）
◇工作环境：温度-40℃~80℃，湿度<85%, 干燥无腐蚀环境。
◇测量精度： 0.1% 0.2%

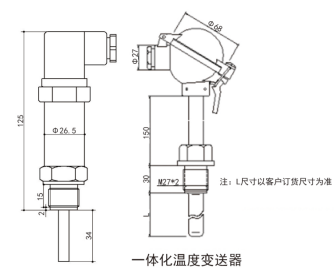

◆外形尺寸
代码 | 变送器类型 | ||||||||
1 | 小巧型 | ||||||||
2 | 显示型 | ||||||||
3 | 标准型 | ||||||||
代码 | 传感器类型 | ||||||||
P | Pt100 | ||||||||
P1 | Pt1000（不可显示） | ||||||||
热电偶 | B、R、S、K、E、T、J、N（订货时注明，不可显示） | ||||||||
代码 | 精度 | ||||||||
1 | 0.1级（热电阻可选） | ||||||||
2 | 0.2级 | ||||||||
5 | 0.5级 | ||||||||
代码 | 输出信号 | ||||||||
A | 4 ～ 20mA ( 二线制 ) | ||||||||
B | 4 ～ 20mA+Hart ( 二线制，标准型可选 ) | ||||||||
C | RS485 ( 四线制，显示型可选，Pt100 可选 ) | ||||||||
代码 | 显示 | ||||||||
C | LCD | ||||||||
E | LED | ||||||||
W | 无显示 | ||||||||
代码 | 过程连接 | ||||||||
M | M27×2 | ||||||||
F | 法兰（订货时注明法兰规格） | ||||||||
W | 无过程连接 | ||||||||
X | 协商（订货时注明） | ||||||||
代码 | 防爆 | ||||||||
F | 防爆（可选）产品型号：WZPJ | ||||||||
W | 无防爆 | ||||||||
保护管长度 | 总长=固定冷端150mm+插深（订货时注明） | ||||||||
量程 | -200 ～ 0 ～ 1600℃ | ||||||||
1 | P | 1 | A | E | W | W | 选型举例 | ||
