FLK302差压控制器是集差压测量，显示，输出、控制于一体的智能数显差压测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式差压传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出两路开关量和一路模拟量。该智能数字差压控制器安装方便，操作简单，调试容易灵活，安全可靠，可以替代大部分使用机械开关的场合。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的差压进行
◆概述
FLK302差压控制器是集差压测量，显示，输出、控制于一体的智能数显差压测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式差压传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出两路开关量和一路模拟量。
该智能数字差压控制器安装方便，操作简单，调试容易灵活，安全可靠，可以替代大部分使用机械开关的场合。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的差压进行现场测量显示和控制。
◆特点
1. 标准仪表安装。
2. 采用高精度差压传感器，比机械差压开关精度高，迟滞小，响应快，稳定可靠，采样速率36次/秒。
3. 采用高精度AD和高速微处理器，全数字化设计。
4. 4位LED数码管显示当前差压值无视值误差。
5. 输出两路控制点继电器输出220V3A（一路模拟量4~20mA可选）。
6. 两路控制点现场设定可以设置高低差压报警点，延滞切换输出时间可自行设定，并通过继电器输出给控制设备。
7. 调节无死区，可以在整个量程范围内任意设定继电器动作压力点，使用按键调节动作压力，使用简便，更加灵活。
◆技术参数
◇量程范围：0～0.01～2MPa
◇控制精度：≤±0.5%FS
◇过载能力：150%
◇压力类型：表压
◇稳定性：≤0.2%/年
◇电源电压：24VDC、220V AC可选
◇显示方式：4位0.56"数码管
◇显示范围：-1999~9999
◇输出模式：二路开关量＋一路模拟量
◇负载容量：<220V 3A
◇环境温度：-20℃～70℃
◇介质温度：-30℃～85℃
◇存储温度：-40℃～85℃
◇相对湿度：0～80%
◇安装螺纹：M20*1.5（可选）

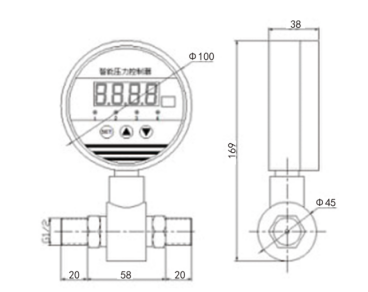

◆外形尺寸
代码 | 传感器类型 | ||||||
K | 扩散硅 0 ～ 0.01 ～ 2MPa | ||||||
代码 | 精度 | ||||||
2 | 0.2 级 | ||||||
5 | 0.5 级 | ||||||
代码 | 输出信号 | ||||||
A | 4 ～ 20mA（二线制） | ||||||
B | 4 ～ 20mA+Hart（二线制） | ||||||
C | 1 ～ 5V（三线制）电压型不可加装显示 | ||||||
D | 0.5 ～ 4.5V（三线制）电压型不可加装显示 | ||||||
E | 0 ～ 10V（三线制）电压型不可加装显示 | ||||||
代码 | 测量形式 | ||||||
1 | 差压 | ||||||
代码 | 显示 | ||||||
E | LED | ||||||
代码 | 过程连接 | ||||||
M | M20*1.5 | ||||||
G | G1/2 | ||||||
X | 协商（订货时注明） | ||||||
量程 | 0 ～ 0.01 ～ 2MPa（订货时注明） | ||||||
K | 5 | A | 1 | E | M | 选型举例 | |
