◆概述
FLK203压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，通过高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和四路开关量。
该智能数字压力控制器安装方便，操作简单，调试容易灵活，安全可靠，可以替代大部分使用机械开关的场合。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
◆特点
1. 标准仪表安装
2. 采用高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定可靠
3. 采用高精度AD和高速微处理器，全数字化设计
4. 4位LED数码管显示当前压力或液位值无视值误差
5. 四路控制点现场设定可以设置高低压力或液位报警点，延滞切换输出时间可自行设定，并通过继电器输出给控制设备
6. 出四路控制点继电器输出220 V 3A、一路模拟量4～20mA
7. 调节无死区，可以在整个量程范围内任意设定继电器动作压力点使用按键调节动作压力，使用简便，更加灵活
◆技术参数
◇量程范围：-0.1 ～ 0 ～ 0.003 ～ 60MPa
◇控制精度：≤±0.5%FS
◇过载能力：150%
◇压力类型：表压、负压
◇稳定性：≤ 0.2% / 年
◇电源电压：24VDC、220V AC可选
◇显示方式：4位0.56"数码管
◇显示范围：-1999 ～ 9999
◇输出模式：四路开关量＋一路模拟量
◇负载容量：<220V 3A
◇环境温度：-20℃～70℃
◇介质温度：-30℃～85℃
◇存储温度：-40℃～85℃
◇相对湿度：0～80%
◇安装螺纹：M20*1.5（可选）

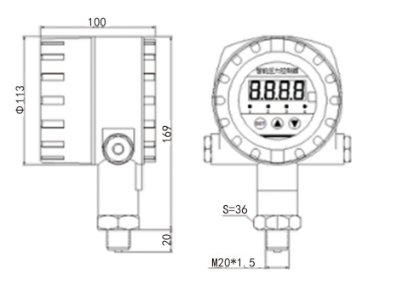

◆外形尺寸
代码 | 仪表类型 | ||||||
1 | 小巧型 | ||||||
2 | 标准型 | ||||||
3 | 防爆壳体 | ||||||
代码 | 测量形式 | ||||||
B | 压力 -0.1 ～ 0 ～ 0.003 ～ 60MPa | ||||||
代码 | 输出类型 | ||||||
1 | 二路 PNP 输出（FLK201 可选） | ||||||
2 | 二路 PNP 输出 + 模拟信号输出（FLK201 可选） | ||||||
3 | 一路开关量输出（FLK202、FLK203 可选） | ||||||
4 | 二路开关量输出（FLK202、FLK203 可选） | ||||||
5 | 三路开关量输出（FLK203 可选） | ||||||
6 | 四路开关量输出（FLK203 可选） | ||||||
7 | 一路开关量输出 + 模拟信号输出（FLK202、FLK203 可选） | ||||||
8 | 二路开关量输出 + 模拟信号输出（FLK202、FLK203 可选） | ||||||
9 | 三路开关量输出 + 模拟信号输出（FLK203 可选） | ||||||
10 | 四路开关量输出 + 模拟信号输出（FLK203 可选） | ||||||
代码 | 精度 | ||||||
2 | 0.2级 | ||||||
5 | 0.5级 | ||||||
代码 | 供电 | ||||||
D | 24V DC | ||||||
A | 220V AC（FLK202、FLK203 可选） | ||||||
代码 | 过程连接 | ||||||
1 | G1/4 | ||||||
2 | G1/2 | ||||||
3 | M20×1.5 | ||||||
4 | 协商（订货时注明） | ||||||
量程 | -0.1 ～ 0 ～ 0.003 ～ 60MPa（订货时注明） | ||||||
1 | B | 6 | 5 | D | 3 | 选型举例 | |
