◆概述
FL301差压变送器采用硅压阻式差压压力芯体组装而成。外壳为全不锈钢结构，具有很强的耐腐蚀性，两个压力接口为螺纹连接（用户可选择压力接口尺寸），可直接安装在测量管道上或通过引压管连接，方便安装使用，广泛应用于过程控制，航空，航天，汽车，医疗设备等领域的差压测控。
◆特点
1. 316L不锈钢隔离膜片结构
2. 零点、灵敏度温度宽范围补偿
3. 高精度、高强度、精巧的全不锈钢结构
4. 抗干扰强、优良的长期稳定性
5. 安装简易方便
6. 反向接电保护
◆技术参数
◇测量范围：0～0.01～2MPa
◇过载能力：1.5倍满量程压力
◇压力类型: 差压
◇膜片材料： 316L不锈钢
◇Ο型圈：丁晴橡胶
◇精度等级：0.2、0.5
◇长期稳定性：0.3％ FS/ 年
◇环境温度影响：在规定的工作温度内，
环境温度每变化10℃，输出变化≤量程的
±0.05％，年漂移＜±0.3％
◇工作温度：-20 ～ 85℃
◇储存温度：-40 ～ 100℃
◇供电电源：15 ～ 28VDC( 推荐 24V DC)
◇输出：4～20mA DC(两线)、1～5V、
0.5～4.5V、0～10V(三线)
◇负载电阻：≤ (U-15)/0.02Ω
◇相对湿度：95％不冷凝
◇过程连接件材质：316不锈钢、0Cr18Ni9不锈钢

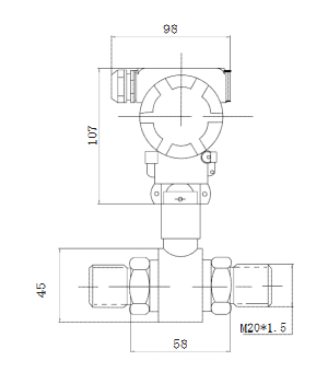

◆外形尺寸
代码 | 传感器类型 | ||||||
K | 扩散硅 0 ～ 0.01 ～ 2MPa | ||||||
代码 | 精度 | ||||||
2 | 0.2 级 | ||||||
5 | 0.5 级 | ||||||
代码 | 输出信号 | ||||||
A | 4 ～ 20mA（二线制） | ||||||
B | 4 ～ 20mA+Hart（二线制） | ||||||
C | 1 ～ 5V（三线制）电压型不可加装显示 | ||||||
D | 0.5 ～ 4.5V（三线制）电压型不可加装显示 | ||||||
E | 0 ～ 10V（三线制）电压型不可加装显示 | ||||||
代码 | 测量形式 | ||||||
1 | 差压 | ||||||
代码 | 显示 | ||||||
E | LED | ||||||
C | LCD | ||||||
W | 无显示 | ||||||
代码 | 过程连接 | ||||||
M | M20*1.5 | ||||||
G | G1/2 | ||||||
X | 协商（订货时注明） | ||||||
量程 | 0～0.01～2MPa（订货时注明） | ||||||
K | 5 | A | 1 | W | M | 选型举例 | |
