◆概述

FL203压力变送器采用俄罗斯先进的钛/硅-蓝宝石压力传感器或进口传感器芯片扩散硅传感器制造技术配合变送器电路，产品具有压力范围宽、温度范围广、稳定性高、耐磨损、抗冲击及防腐蚀等突出特点，弥补了其他变送器在高温场合工作的不足，且能在严寒地区和高温地区长期稳定工作。该系列压力变送器可适用于石油、化工、电力、冶金和热力等行业对饱和蒸汽和高温介质的压力测量。

◆特点
1.俄罗斯进口传感器
2.测量范围宽：-0.1～0～0.003～60MPa
3.介质温度范围宽：-40～300℃
4.精度高：0.3％FS；0.5％FS
5.稳定性好：≤0.3％FS/年
6.抗干扰设计耐震动、抗过载抗冲击
7.LED现场显示
8.防腐性好：钛/硅-蓝宝石或316L膜片
9.反向接电保护

◆技术参数
测量范围：-0.1 ～ 0 ～ 0.003 ～ 60MPa
过载能力：1.5 倍满量程压力
压力类型 : 表压、负压
膜片材料：钛/硅-蓝宝石或316L膜片
精度等级：±0.3％FS、±0.5％FS
长期稳定性：0.3％FS/年
环境温度影响：在规定的工作温度内，环境温度
每变化10℃，输出变化≤量程的±0.05％，年漂移＜±0.3％
工作温度： -20～150℃、-20～300℃
防护等级：IP65
供电电源：15 ～ 28VDC推荐24VDC
输出：4 ～ 20mA DC ( 两线 )
1～5V、0.5～4.5V、0～10V( 三线 )
负载电阻：≤ (U-15)/0.02Ω
相对湿度：95％不冷凝
过程连接件材质：316不锈钢、0Cr18Ni9不锈钢

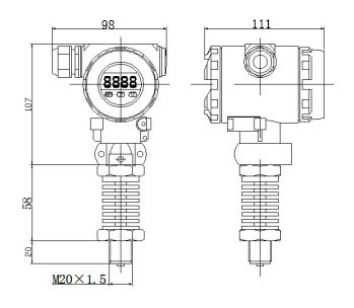

◆外形尺寸


◆FL203压力变送器选型表

代码	耐高温形式
1	散热片 150℃
2	散热圈 300℃ 大 2MPa
3	蓝宝石加散热片 300℃
	代码	传感器类型
	K	扩散硅 -0.1 ～ 0 ～ 0.002 ～ 60MPa
	L	蓝宝石 0 ～ 0.003 ～ 60MPa
		代码	精度
		3	0.3 级
		5	0.5 级
			代码	输出信号
			A	4 ～ 20mA( 二线制 )
			B	4 ～ 20mA+Hart( 二线制 )
			C	RS485（四线制）
			D	1 ～ 5V( 三线制 ) 电压型不可加装显示
			E	0.5 ～ 4.5V( 三线制 ) 电压型不可加装显示
			F	0 ～ 10V( 三线制 ) 电压型不可加装显示
				代码	测量形式
				1	表压
				2	负压
					代码	显示
					E	LED
					W	无显示
						代码	过程连接
						M	M20*1.5
						X	协商（订货时注明）
							量程	-0.1 ～ 0 ～ 0.002 ～ 60MPa （订货时注明）
1	K	5	A	1	E	M	选型举例
