◆概述
FL201压力变送器采用德国赫斯曼接插件，使用瑞士原装陶瓷压阻式传感器和进口传感器芯片扩散硅传感器制造技术，激光调阻补偿零点和温度性能, 产品由高精度硅传感器和高集成化电子线路及不锈钢外壳组成，可自由选配现场显示表头。结构精巧，安装方便，不受空间限制，输出可叠加HART协议。广泛应用于汽车配套、中央空调、液压系统、独立设备、恒压供水、自动化控制等。可以测量表压、绝压、负压。
◆特点
1. 结构小巧、安装方便，可直接安装
2. 表压、绝压、负压
3. 进口传感器芯片适用于不同压力场合测量
4. 激光调阻补偿零点和温度性能
5. 耐震动、抗过载抗冲击
6. 抗干扰能力强
7. 高稳定性、高精度
8. LED、LCD显示两种形式选择
9. 反向接电保护
◆技术参数
◇测量范围：-0.1 ～ 0 ～ 0.002 ～ 60MPa
◇过载能力：1.5 倍满量程压力
◇压力类型 : 表压、绝压、负压
◇膜片材料：氧化铝陶瓷、316L不锈钢
◇Ο 型 圈：丁晴橡胶、氟橡胶
◇精度等级：0.1、0.2、0.5
◇长期稳定性：0.2％ FS/ 年
◇环境温度影响：在规定的工作温度内，环境温度每变化10℃，输出变化≤量程的±0.05％，年漂移＜±0.3％
◇工作温度：-20 ～ 85℃
◇储存温度：-40 ～ 100℃
◇供电电源：15 ～ 28VDC( 推荐 24V DC)
◇输 出：4 ～ 20mA DC ( 两线 )、1 ～ 5V、0.5 ～ 4.5V、0 ～ 10V( 三线 )
◇负载电阻：≤ (U-15)/0.02Ω
◇相对湿度：95％不冷凝
◇过程连接件材质：316不锈钢、0Cr18Ni9不锈钢

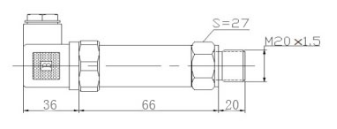

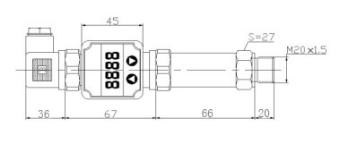

◆外形尺寸
代码 | 传感器类型 | ||||||
K | 扩散硅 -0.1 ～ 0 ～ 0.002 ～ 60MPa | ||||||
T | 陶瓷压阻 0 ～ 0.03 ～ 60MPa | ||||||
Y | 应变片 0 ～ 5 ～ 60MPa | ||||||
代码 | 精度 | ||||||
1 | 0.1 级 | ||||||
2 | 0.2 级 | ||||||
5 | 0.5 级 | ||||||
代码 | 输出信号 | ||||||
A | 4 ～ 20mA（二线制） | ||||||
B | 4 ～ 20mA+Hart（二线制） | ||||||
C | 1 ～ 5V（三线制）电压型不可加装显示 | ||||||
D | 0.5 ～ 4.5V（三线制）电压型不可加装显示 | ||||||
E | 0 ～ 10V（三线制）电压型不可加装显示 | ||||||
代码 | 测量形式 | ||||||
1 | 表压 | ||||||
2 | 负压 | ||||||
3 | 绝压 | ||||||
代码 | 显示 | ||||||
E | LED | ||||||
C | LCD | ||||||
W | 无显示 | ||||||
代码 | 过程连接 | ||||||
M | M20*1.5 | ||||||
G | G1/2 | ||||||
X | 协商（订货时注明） | ||||||
量程 | -0.1 ～ 0 ～ 0.002 ～ 60MPa（订货时注明） | ||||||
K | 1 | A | A | E | M | 选型举例 | |
